高級搜索：
型號列表

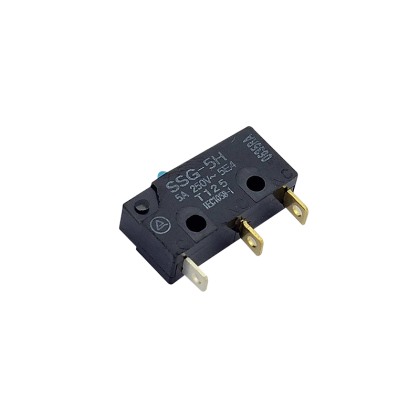

驅動桿 端子 動作力(OF)最大 額定值 5 A 0.1 A 針狀按鈕型
焊接端子 1.50N {153gf} SSG-5H SSG-01H 接線片端子(#110) SSG-5T SSG-01T 印刷基板用端子 SSG-5P SSG-01P 焊接端子 0.50N {51gf} SSG-5H-5 SSG-01H-5 接線片端子(#110) SSG-5T-5 SSG-01T-5 印刷基板用端子 SSG-5P-5 SSG-01P-5 擺桿型
焊接端子 0.60N {61gf} SSG-5L1H SSG-01L1H 接線片端子(#110) SSG-5L1T SSG-01L1T 印刷基板用端子 SSG-5L1P SSG-01L1P 焊接端子 0.20N {20gf} SSG-5L1H-5 SSG-01L1H-5 接線片端子(#110) SSG-5L1T-5 SSG-01L1T-5 印刷基板用端子 SSG-5L1P-5 SSG-01L1P-5 R型擺桿型
焊接端子 0.60N {61gf} SSG-5L3H SSG-01L3H 接線片端子(#110) SSG-5L3T SSG-01L3T 印刷基板用端子 SSG-5L3P SSG-01L3P 焊接端子 0.20N {20gf} SSG-5L3H-5 SSG-01L3H-5 接線片端子(#110) SSG-5L3T-5 SSG-01L3T-5 印刷基板用端子 SSG-5L3P-5 SSG-01L3P-5 滾珠擺桿型
焊接端子 0.60N {61gf} SSG-5L2H SSG-01L2H 接線片端子(#110) SSG-5L2T SSG-01L2T 印刷基板用端子 SSG-5L2P SSG-01L2P 焊接端子 0.20N {20gf} SSG-5L2H-5 SSG-01L2H-5 接線片端子(#110) SSG-5L2T-5 SSG-01L2T-5 印刷基板用端子 SSG-5L2P-5 SSG-01L2P-5 接點規格
-
SPDT
-
SPST-NC
-
SPST-NO
-
額定值
型號 額定電壓 阻性負載 SSG-5 AC125V 5A AC250V 3A SSG-01 AC125V 0.1A DC30V 0.1A 性能
容許操作速度 0.1mm～1m/s(針狀按鈕型的場合) 容許操作頻率 機械 最大400次/min 電氣 最大30次/min 絕緣電阻 100MΩ以上 接觸電阻(初始值) OF 1.50N SSG-5: 30mΩ最大
SSG-01: 50mΩ最大OF 0.50N SSG-5: 50mΩ最大
SSG-01: 100mΩ最大耐電壓 *1 同極端子之間 AC1,000V, 50/60Hz 1min(SSG-01H和SSG-01T型為AC600V) 帶電金屬部與地之間 AC1,500V, 50/60Hz 1min 各端子與非帶電金屬部之間 AC1,500V, 50/60Hz 1min 振動*2 誤動作 10～2,000Hz,196m/s2 {20G} 沖擊*2 誤動作 490m/s2 {約50G} 壽命*3 機械 10,000,000 次以上 (60 次/min) 電氣 200,000次以上(30次/min) 保護結構(IP等級) IEC IP40 防觸電保護等級 Class I 漏電特性 175 使用環境溫度 –25℃～125℃(在環境濕度60%以下)(無結冰，無凝露) 使用環境濕度 85% RH以下(5℃～30℃時) 重量 約1.6g(針狀按鈕型 的場合) 外形尺寸/動作特性
(單位: mm)
圖例、圖紙為焊接端子和印刷基板用端子時的情況。
接線片端子(#110)的詳情請參閱上一頁的"端子的種類/形狀"。
在□中填入端子規格符號。可組合的型號請參閱"種類"。焊接/接線片端子(#110)
-
● 針狀按鈕型: SSG-5□ / SSG-5□-5 / SSG-01□ / SSG-01□-5
-
型號 SSG-5□
SSG-01□SSG-5□-5
SSG-01□-5OF最大 1.50N {153gf} 0.50N {51gf} RF最小 0.25N {25gf} 0.04N {4gf} PT最大 0.6mm OT最小 0.4mm MD最大 0.1mm FP最大 --- OP 8.4±0.3mm
-
● 擺桿型 : SSG-5L1□ / SSG-5L1□-5 / SSG-01L1□ / SSG-01L1□-5
-
型號 SSG-5L1□
SSG-01L1□SSG-5L1□-5
SSG-01L1□-5OF最大 0.60N{61gf} 0.20N {20gf} RF最小 0.06N {6gf} 0.02N {2gf} OT最小 1.0mm MD最大 0.8mm FP最大 13.6mm OP 8.8(+1.0,-0.6)mm
-
● 滾珠擺桿型 : SSG-5L2□ / SSG-5L2□-5 / SSG-01L2□ / SSG-01L2□-5
-
型號 SSG-5L2□
SSG-01L2□SSG-5L2□-5
SSG-01L2□-5OF最大 0.60N {61gf} 0.20N {20gf} RF最小 0.06N {6gf} 0.02N {2gf} OT最小 1.0mm MD最大 0.8mm FP最大 19.0mm OP 14.5(+1.0,-0.6)mm
-
● R型擺桿型 : SSG-5L3□ / SSG-5L3□-5 / SSG-01L3□ / SSG-01L3□-5
-
型號 SSG-5L3□
SSG-01L3□SSG-5L3□-5
SSG-01L3□-5OF最大 0.60N {61gf} 0.20N {20gf} RF最小 0.06N {6gf} 0.02N {2gf} OT最小 1.0mm MD最大 0.8mm FP最大 15.5mm OP 10.7(+1.0,-0.6)mm
印刷基板用端子
-
● 針狀按鈕型 : SSG-5P / SSG-5P-5 / SSG-01P / SSG-01P-5
-
型號 SSG-5P
SSG-01PSSG-5P-5
SSG-01P-5OF最大 1.50N {153gf} 0.50N {51gf} RF最小 0.25N {25gf} 0.04N {4gf} PT最大 0.6mm OT最小 0.4mm MD最大 0.1mm FP最大 --- OP 11.8±0.4mm
-
● 擺桿型 : SSG-5L1P / SSG-5L1P-5 / SSG-01L1P / SSG-01L1P-5
-
型號 SSG-5L1P
SSG-01L1PSSG-5L1P-5
SSG-01L1P-5OF最大 0.60N {61gf} 0.20N {20gf} RF最小 0.06N {6gf} 0.02N {2gf} OT最小 1.0mm MD最大 0.8mm FP最大 17.0mm OP 12.2(+1.1,-0.7)mm
-
● 滾珠擺桿型 : SSG-5L2P / SSG-5L2P-5 / SSG-01L2P / SSG-01L2P-5
-
型號 SSG-5L2P
SSG-01L2PSSG-5L2P-5
SSG-01L2P-5OF最大 0.60N {61gf} 0.20N {20gf} RF最小 0.06N {6gf} 0.02N {2gf} OT最小 1.0mm MD最大 0.8mm FP最大 22.4mm OP 17.9(+1.1,-0.7)mm
-
● R型擺桿型 : SSG-5L3P / SSG-5L3P-5 / SSG-01L3P / SSG-01L3P-5
-
型號 SSG-5L3P
SSG-01L3PSSG-5L3P-5
SSG-01L3P-5OF最大 0.60N {61gf} 0.20N {20gf} RF最小 0.06N {6gf} 0.02N {2gf} OT最小 1.0mm MD最大 0.8mm FP最大 18.9mm OP 14.1(+1.1,-0.7)mm
-
