- 種類

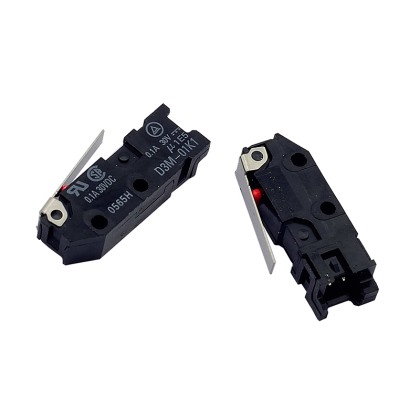

驅動桿 驅動桿的安裝位置 接觸規格 型號 針狀按鈕型-- 1b D3M-01 1a D3M-01-3 擺桿型K 1b D3M-01K1 1a D3M-01K1-3 L 1b D3M-01L1 1a D3M-01L1-3 滾珠擺桿型K 1b D3M-01K2 1a D3M-01K2-3 L 1b D3M-01L2 1a D3M-01L2-3 R形擺桿型K 1b D3M-01K3 1a D3M-01K3-3 L 1b D3M-01L3 1a D3M-01L3-3
接觸規格1b（常閉型） 1a（常開型） - 安全規格認證額定值
額定電壓 阻性負載 DC30 V 0.1 A 注: 上述額定值是在下面條件下測得的數據。
環境溫度:20±2oC
環境濕度:65±5％
操作頻率: 30 次/min
性能容許操作速度0.1mm~1m/s (針狀按鈕型的場合) . 容許操作頻率機械: 400次/min 電氣: 60次/min 絕緣電阻100 MΩ 以上(DC500V絕緣電阻計) 接觸電阻(初始值) *1100 mΩ 以下，包括連接器和50-mm AWG28導線電阻 耐電壓同極端子之間：AC1,000V 50/60Hz 1min
帶電金屬部與地之間：AC1,500V 50/60Hz 1min
各端子與非帶電金屬部之間：AC1,500V 50/60Hz 1min振動誤動作:頻率10~55Hz雙振幅1.5mm 沖擊耐久: 最大1,000 m/s2（約100g） 誤動作 *2: 最大300 m/s2（約30g） 壽命 *3機械: 50萬次以上(60次/min) 電氣: 20萬次以上(30次/min) 保護結構IEC IP40 防觸電保護等級Class I 漏電特性 (PTI)175 使用環境溫度-25oC ～ +85oC 60%RH以下(無結冰、無凝露) 使用環境濕度85% RH以下 (+5~+35oC時) 重量約. 2 g (針狀按鈕型的場合) 注: 上述值為初始值。 *1 包括連接器和導線(AWG#28 長50mm)的電阻值. *2 在針狀按鈕型中為了自由位置和總行程位置的數據，在擺桿型中為總行程位置的數據。接點的閉路或開路在1ms以內。 *3 關于試驗條件請另行查詢。 擺桿型（K）
D3M-01K1
D3M-01K1-3
OF 最大
RF 最小.0.50 N {51 gf}
0.06 N {6 gf}OT 最小.
MD 最大.1.2 mm
0.8 mmFP 最大.
OP14.0 mm
10.0±0.8 mm
