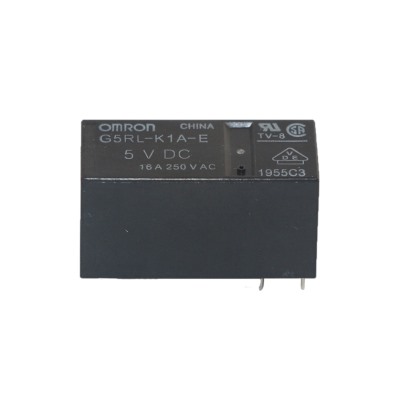

分類 端子形狀 接點結構 保護構造 1線圈鎖閉型 2線圈鎖閉型 最小包裝單位 型號 線圈額定電壓 型號 線圈額定電壓 高容量型 印刷電路板用端子 1a 耐助焊劑型 G5RL-U1A-E DC3 V
DC5 V
DC6 V
DC12 V
DC24 VG5RL-K1A-E DC5 V
DC12 V
DC24 V100 個/托盤 1c G5RL-U1-E G5RL-K1-E 注: 訂購時，請注明額定線圈電壓（V）。 例: G5RL-U1A-E
此外，交付時的包裝標記及標注的電壓規格為□□VDC。 - 線圈
1線圈閉鎖型額定電壓 額定電流
(mA)線圈電阻
（Ω）動作電壓 復位電壓 最大容許電壓 消耗功率
(W)額定電壓的% DC3 V 200 15 70% 以下. 70% 以下. 130% 約. 0.6 DC5 V 120 41.7 DC6 V 100 60 DC12 V 50 240 DC24 V 25 960
2線圈閉鎖型
注. 額定電流和線圈電阻為線圈溫度23℃時的值，公差為±10％。
額定電壓額定電流
(mA)線圈電阻
(Ω)動作電壓 復位電壓 最大容許電壓 消耗功率
(W)動作線圈 復位線圈 動作線圈 復位線圈 額定電壓的% 動作線圈 復位線圈 DC5V 150 33.3 70% 以下. 70% 以下. 130% 約. 0.75 DC12V 62.5 192 DC24V 35 686 約. 0.84 G5RL-K1A-E
印刷基板加工尺寸(BOTTOM VIEW)
端子配置/內部接線圖
(BOTTOM VIEW)
注. 請注意線圈極性。注 方向標記如下所示:
