高級搜索：
形狀 接點結構 端子種類 負載電壓(最大)* 連續負載電流
(最大)*型號 最小包裝單位 每管裝數量 每卷帶裝數量 特殊

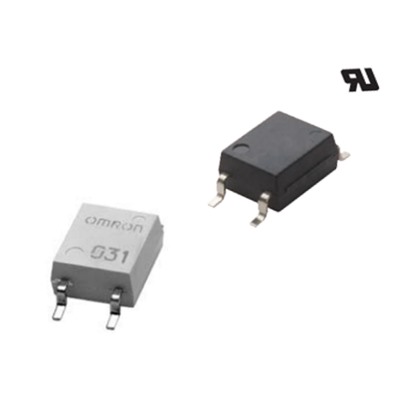

SOP 4針1a (SPST-NO) 表面安裝端子 60V 700mA G3VM-61VY3 125個 --- G3VM-61VY3(TR) --- 3000個 G3VM-61VY3(TR05) --- 500個 * 連續負載電流（最大）、負載電壓（最大） ： 表示峰值A(chǔ)C、DC。 注: 請購帶狀包裝（表面安裝端子型） 時， 請在型號末位加上(TR)或(TR05)。 - 絕對最大額定值(Ta=25℃)
項目 符號 額定值 單位 條件 輸入側 LED正向電流 IF 30 mA 直流正向電流降低比率 △IF/℃ -0.3 mA/℃ Ta≥25℃ LED反向電壓 VR 6 V 粘合部位溫度 TJ 125 oC 輸出側 負載電壓（峰值A(chǔ)C/DC） VOFF 60 V 連續負載電流（峰值A(chǔ)C/DC） IO 700 mA 導通電流降低比率 △IO/℃ ?7.0 mA/℃ Ta≥25℃ 脈沖導通電流 IOP 2100 mA t=100ms、Duty=1/10 粘合部位溫度 TJ 125 oC 輸入輸出間耐電壓* VI-O 3,750 Vrms AC持續1分鐘 使用環境溫度 Ta -40～+110 oC 無結冰、無結露 保存溫度 Tstg -55～+125 oC 無結冰、無結露 焊接溫度條件 — 260 oC 10s * 測量輸入輸出間的耐電壓時， 分別對LED針腳、受光側針腳統一地施加電壓。 重量：0.1g
表面安裝端子
重量：0.1g 注: 標記內容與實際商品有所不同。 實際焊盤尺寸
(推薦值, 頂視圖)
端子配置/內部接線圖
(頂視圖)
SOP (小型包裝)
SOP 4針
注: 1. 標記內容與實際商品有所不同。 注: 2. 產品的型號中沒有標明"G3VM"。 注: 3. 1引腳標記的對角側留有沖壓模具沖壓出的印記。
