不斷創新才能跟上社會發展的腳步，滿足社會生產的需求，歐姆龍連接器新伙伴XW4M/XW4N高速系列，是一款怎樣的連接器呢？今天鼎悅電子就帶大家了解下它。
1、XW4M/XW4N系列是一款推入型端子臺基板用連接器。
--何謂推入型端子臺呢？
--推入型端子臺采用推入方式，只需插入電線即可連接。
a、大幅減少連接工時；

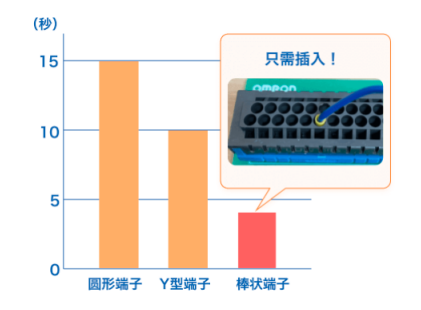

相比采用螺釘方式連接圓形端子、Y型端子，以推入方式連接棒狀端子時的連接工時可減少60%以上。
b、無需擰緊；
使用螺釘端子臺的情況下，制作、運輸、安裝時平均需要擰緊3次。推入型端子臺因?yàn)椴淮嬖诼葆敚虼丝蓪?shí)現擰緊操作的工時為零。
2、XW4M/XW4N系列高速連接器的特點

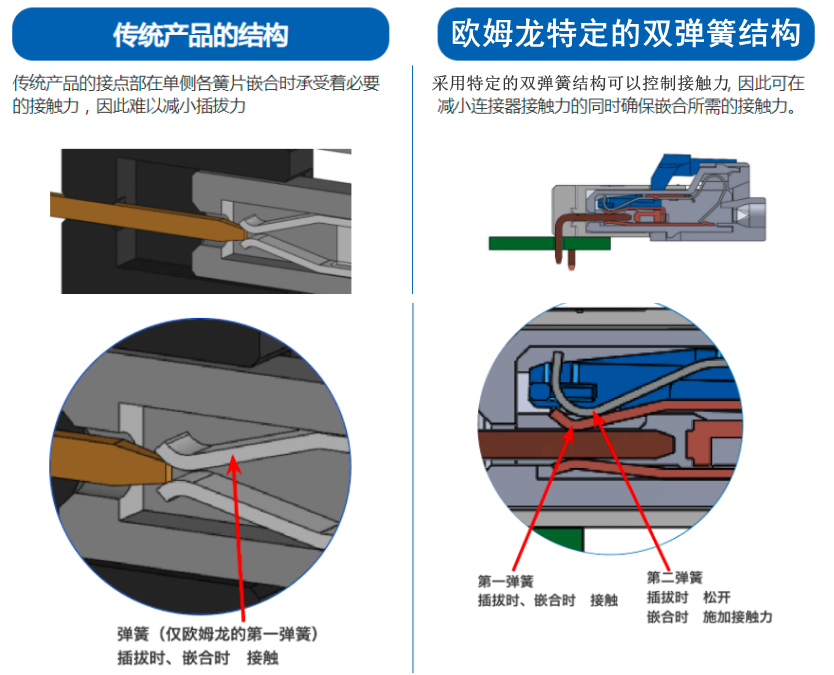

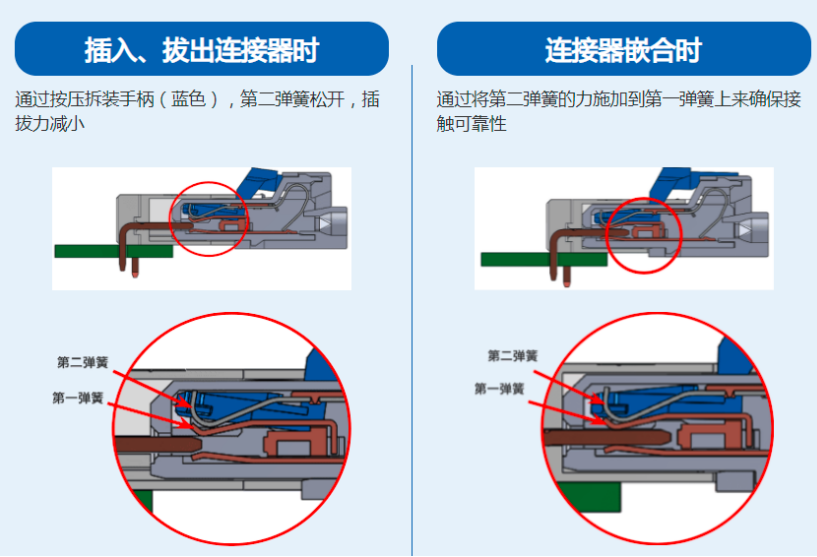

特征１其特點雙彈簧結構：在嵌合時通過第一彈簧和第二彈簧的接觸合力確保接觸可靠性，并在插拔時通過操作手柄打開第二彈簧來減小插拔力。如下圖
而XW4M/XW4N系列高速連接器動作時雙彈簧結構的狀態

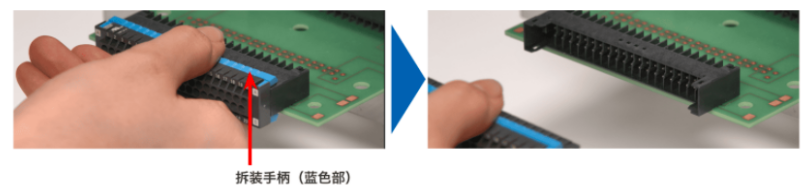

特征２單手操作：通過沿連接器手柄方向安裝拆裝手柄，可輕松單手插拔連接器。

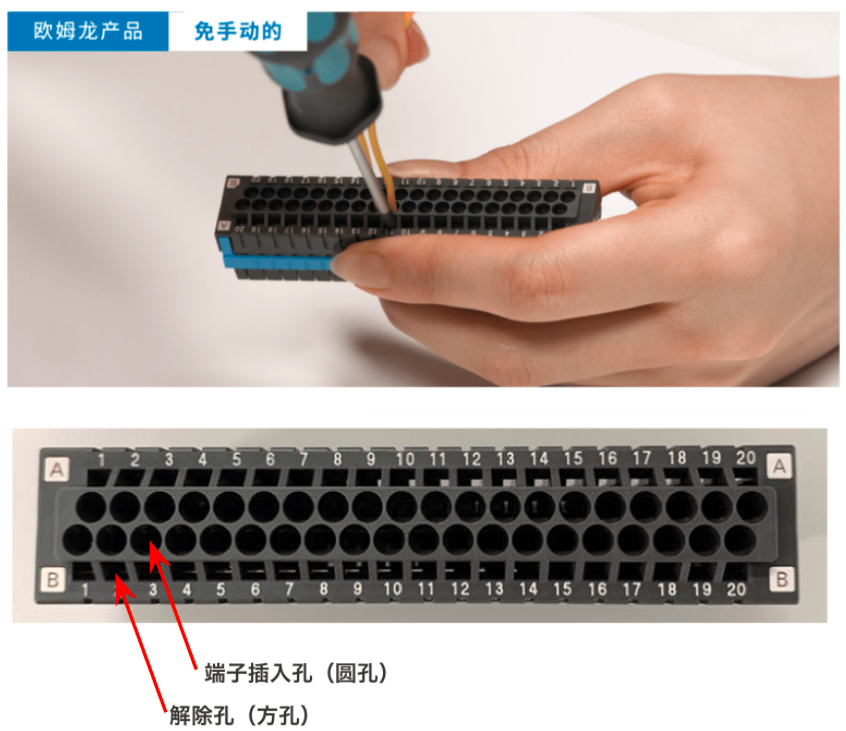

特征３免手動的：通過設置可以固定螺絲刀的解除孔，使雙手進行電纜配線操作成為可能。

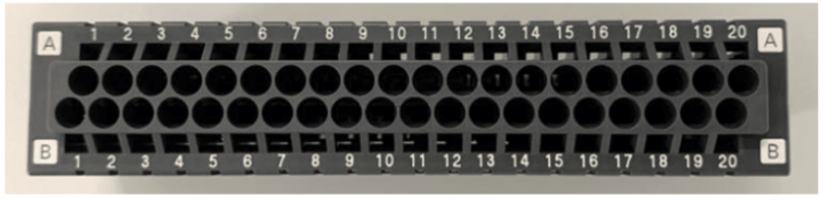

特征４配備標準引腳號標記：標配連接器配線時所需的引腳號標記，無需在基板等其他空間刻印，從而節省了空間和工時。（僅XW4N型號配備。）

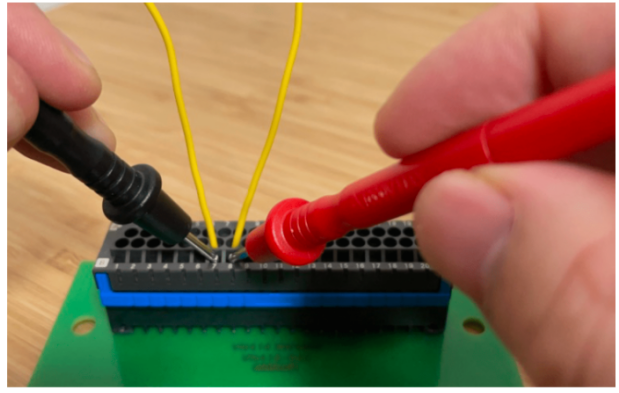

特征５在接線狀態下實現導通確認：通過使用解除孔，即使連接了電纜，也可以確認導通。

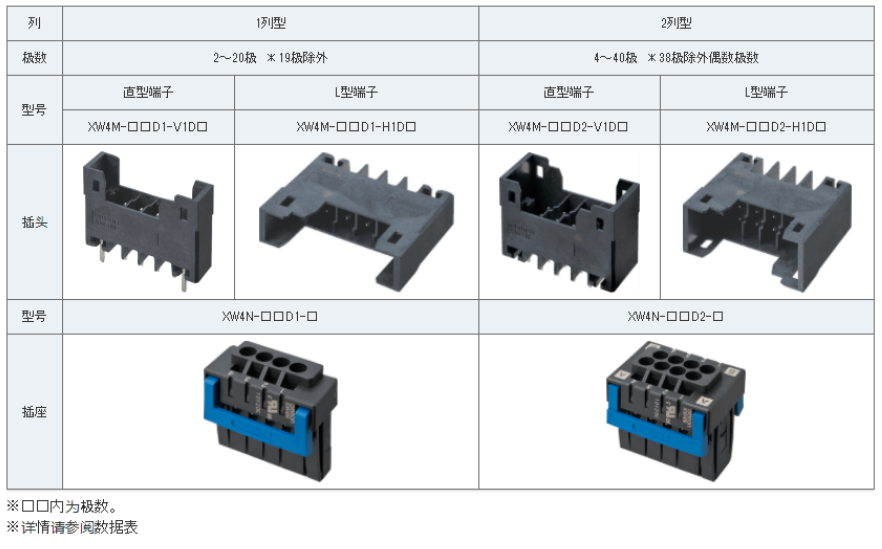

3、XW4M/XW4N系列高速連接器產品陣容
4、XW4M/XW4N系列高速連接器應用市場
好了，小編已經從多個方面對XW4M\XW4N系列高速連接器進行講解，如需更多了解，敬請咨詢廣州鼎悅電子科技有限公司，也可通過站內與客服聯系！
